近年来，LED显示屏生产技术在我国渐趋成熟，应用领域广泛及普及成为趋势。但目前大多数的LED显示屏制造商尚不完全具备生产该类产品的真正能力，从而给LED显示屏产品带来了隐患，静电就是其中隐患之一。因此我们需要先了解LED显示屏静电产生的原因是什么？静电给LED显示屏生产带来哪些危害有哪些？

1、静电产生的原因

从微观上说，根据原子物理理论，电中性时物质处于电平衡状态，由于不同的物质电子的接触产生的电子的得失，使物质失去电平衡，产生静电现象。

从宏观上讲，原因有：物体间摩擦生热，激发电子转移；物体间的接触和分离产生电子转移；电磁感应造成物体表面电荷的不平衡分布；摩擦和电磁感应的综合效应。

静电电压是由不同种类的物质相互接触与分离而产生。这种效应即是大家熟知的摩擦起电，所产生的电压取决于相互摩擦的材料本身的特性。由于LED显示屏在实际生产过程中主要是人体与相关元器件的直接接触与间接接触产生静电。所以根据本行业的特点可做一些针对性的静电防范措施。

2、静电在LED显示屏生产过程中的危害

如果在生产任何环节上忽视防静电，它将会引起电子设备失灵甚至使其损坏。

当半导体器件单独放置或装入电路时，即使没有加电，由于静电也可能造成这些器件的永久性损坏。大家熟知，LED是半导体产品，如果LED的两个针脚或更多针脚之间的电压超过元件介质的击穿强度，就会对元件造成损坏。氧化层越薄，则LED和驱动IC对静电的敏感性也就越大，例如焊锡的不饱满，焊锡本身质量存在问题等等，都会产生严重的泄漏路径，从而造成毁灭性的破坏。

另种静电的脉冲能量可以产生局部地方发热，因此出现直接击穿灯管和IC的故障。即使电压低于介质的击穿电压，也会发生这种故障。受到静电的影响后，也可能不立即出现功能性的损坏，这些受到潜在损坏的元件通常在使用过程中才会表现出来，所以对显示屏的寿命影响都是致命的。

糖心VLOG官网专注防静电包装多年，提供多种防静电及导电包装产品，可供客户根据其产品自身特性选择合适包装。产品应用于PC板、IC集成电路、LED、晶圆、光驱、主机板、内存、硬盘、电子元器件、设备、精密机械、光电、数码产品、数据处理中心、伺服器、SMT、精密电子行业、工业、5G......等等行业上的包装，首重性能要求是能有效地保护静电敏感产品免受潜在静电危害。

           延伸阅读：防静电真空复合袋介绍、博新城供应的防静电、导电包装产品有哪些？

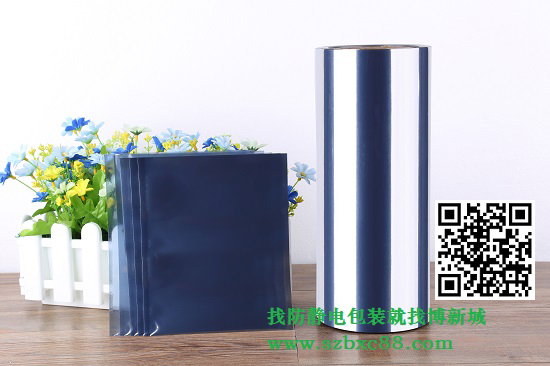

深圳市博新城实业有限公司主营生产防静电包装材料（防静电屏蔽膜/袋、防静电真空膜/袋、防静电铝箔膜/袋等）、真空包装材料（透明真空包装膜/袋、铝箔包装膜/袋等）、原料包装材料（耐撕裂原料包装膜/袋、铝塑承重包装膜/袋、普通型PE乳白原料包装袋）、导电包装材料（网格袋、炭黑导电气泡袋等）及光电级保护膜等，可根据客户需求进行量身定制。欢迎您的洽谈及指教。
